机车受电弓的检测

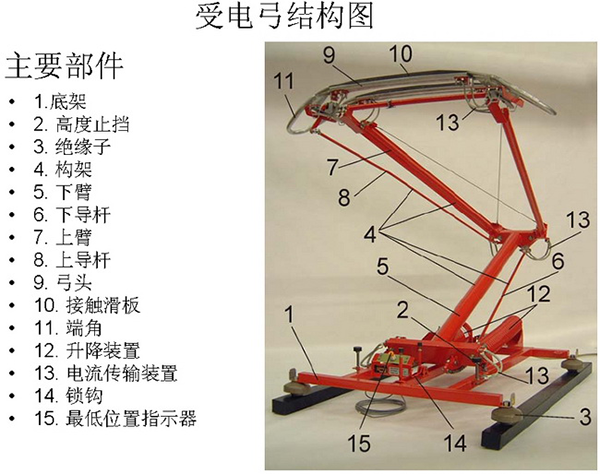

受电弓(Pantograph)也称集电弓,有人还称之为输电架,是让电气化铁路车辆从架空裸导线取得电能的设备的统称,是电力牵引机车从接触网取得电能的电气设备,安装在机车或动车车顶上。一般可分为单臂弓和双臂弓两种,均由碳滑板、弓头、弓角、上框架、下臂杆(双臂弓用下框架)、底架、升弓弹簧、传动气缸、支持缘子等部件组成。 另外,按照弓头滑板数量,可分为单滑板与双滑板受电弓两种。.

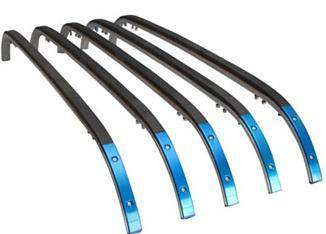

负荷电流通过接触线和受电弓滑板接触面的流畅程度,它与滑板与接触线间的接触压力、过渡电阻、接触面积有关,取决于受电弓和接触网之间的相互作用。因此碳滑板的质量和使用寿命对于机车至关重要。在日常的检查过程中,除了要准确测量滑板厚度之外,更应该对碳滑板进行认真检查。观察有无裂痕,有无掉块,有无严重的偏磨现象。如有较大裂痕,较大掉块,偏磨严重应该及时更换良好的碳滑板。

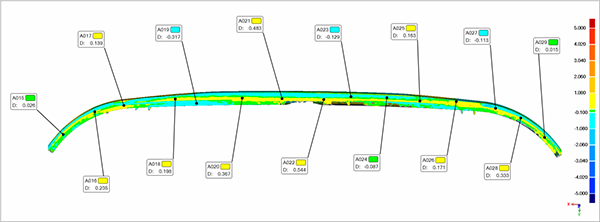

我们使用泰西公司的Metrascan三维激光扫描系统,可以快速检测受电弓碳滑板的磨损情况,并定期对碳滑板进行周期性检测,从而可以通过数据分析确定出碳滑板寿命周期磨损规律。
