间隙面差仪

  • CALIPRI C14汽车测量设备
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2019-04-19 16:55 浏览次数:

技术数据

应用:

通过无绳手持式设备CALIPRI C14可以在几秒钟内高精度地测出间隙、棱边和设计线。测量采用的是Calipri原理,该原理是激光光切工艺的后续开发,带有自动扭转与倾斜修正,从而避免传感器至测量点之间可能出现的校准错误。

各个测量计划的准确到几微米产品通过拖放在Calipri Manager软件中进行。此时,用户定义各个测量点的位置、测量方法准则、分析策略和公差。然后在规定的测量点上通过小幅度翻转移动传感器进行测量。测量仪从不同视角探测轮廓  向下直至缝隙深处或完全围绕着折叠边缘。接着由测量软件Calipri Portable Operator评估在没有任何外推作用下的间隙尺寸、偏移和半径(数学假设)。测量值会为用户显示在平板电脑或传感器上,并与预定义的极限值进行比较。此时会通过一个红绿灯系统显示不足或超出的情况。比较后可将测量数据打印为报告或作为数据记录导出并传输到现有的数据库中。

软件:


CALIPRI PORTABLE OPERATOR


技术数据:

1 (1).jpg

发货范围和服务范围:

CALIPRI C14基本系统

传感器、间隔架、腰带夹和可更换式充电电池备用电池、充电器和电缆

平板电脑,带测量软件“Calipri Portable Operator”和背带自检装置和校准装置(基准组件)

硬壳装运箱和使用说明

测量模块“Standard Gaps”的软件许可证标准间隙和折边测量方法

测量模块“Special Gaps”的软件许可证复杂间隙轮廓测量方法

“Calipri Manager”测量计划准确到几微米产品软件

折边测量助手“FKM1”

标准服务套件(自订单确认起1年有效)


插件:

测量模块“Special Gaps”的软件许可证

用于评估密封间隙的测量方法

产品ID:CMM4003

测量模块“Shapes”的软件许可证

用于评估各种直线-半径-直线的测量方法

产品ID:CMM9004

测量模块“Universal Profile”的软件许可证

用于评估任意轮廓的测量方法

产品ID:CMM9001

“Calipri Analyzer”软件许可证

用于分析Calipri测量轮廓的软件工具

产品ID:CSW1001

台式计算机“Calipri Manager”的软件许可证

用于在办公计算机上准确到几微米产品测量计划的软件工具

产品ID:CSW1008

针对用户和管理员的现场培训

产品ID:CSM2011/AUT1(基础培训)

产品ID:CSM2011/AUT2(能手培训)

测量过程:

图片5.png                                             图片6.png

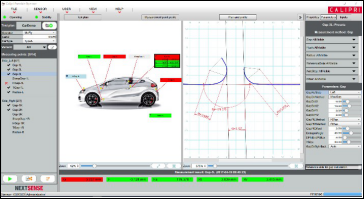

                   准确到几微米产品一个测量计划                                                                                               执行测量

图片7.png                                            图片8.png

             传感器引导(平板电脑)                                                                     测量结果显示在平板电脑上(以及传感器上)
