  • 便携式表面粗糙度测量机
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2017-12-20 17:32

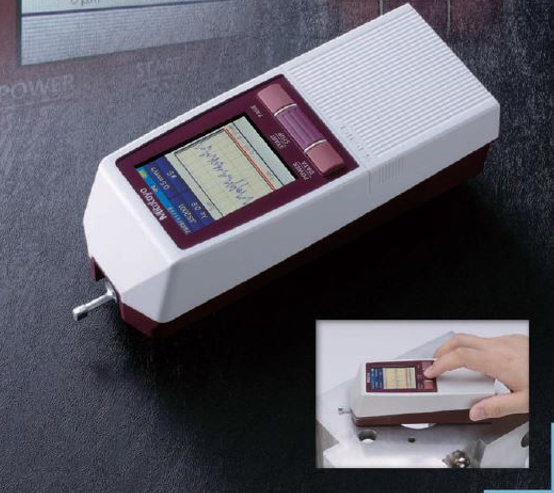

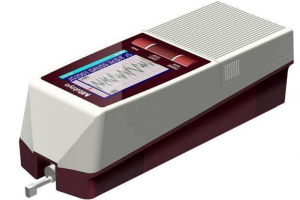

粗糙度仪SJ-210主要型号为粗糙度仪SJ-210/SJ-310,是一种简单、易于现场使用、便于携带的小型表面形状测量机。


产品特点

  • 设计满足客户需求的紧凑型一体式表面粗糙度测量仪。

  • 便于操作的触摸屏

  • 内置打印机和充电电池

  • JIS/DIN/ISO/ANSI兼容36个评价参数和3个分析图表

  • 探针行程达350um

  • 具有统计处理功能

  • 带有SURFPAK-SJ软件的PC连接端口

  • 自动休眠功能可有效节约能源

  • 可从大型液晶显示屏上对测量结果和轮廓进行读数


性能参数

  • 平移范围12.5mm(5")

  • 测量范围300μm(±150μm)[12000μinch(±6000μinch)]

  • 驱动/检测元件探测仪:178-390/178-395

  • 测头:金刚石

  • 测量力:4mN/0.75mN

  • 测方式:微感应

  • 评定轮廓P,R

  • 测量参数Ra,Ry,Rz,Rt,Rp,Rq,Sm,S,Pc,P3z,mr

  • 数字过滤2CR-75%,2CR-75% PC,Gaussian-50%

  • 截至λC 0.25,0.8,2.5mm

  • 波长λS 2.5,8μm

  • 取样长度(L)0.25,0.8,2.5mm

  • 显示LCD

  • 打印机

  • 放大垂直

  • 倍数水平

  • 数据输出通过RS232C接口/SPC输出

  • 电源通过AC适配器/电池(可充电)

  • 尺寸 62×156.5×52mm

  • 重量 0.48kg


规格


  型号

标准驱动器型

退避驱动器型

横向驱动器型

SJ-210
  (0.75mN 型)

SJ-210
  (4mN 型)

SJ-210
  (0.75mN 型)

SJ-210
  (4mN 型)

SJ-210
  (0.75mN 型)

SJ-210
  (4mN 型)

货号 mm

178-560-01

178-560-02

178-562-01

178-562-02

178-564-01

178-564-02



  测量范围

X 轴

16.0 mm

5.6 mm


  检出器

范围

360 µm(-200 µm - +160 µm)

范围/ 分辨力

360 µm / 0.02 µm,  100 µm / 0.006 µm,  25 µm / 0.002 µm

测量速度

测量: 0.25mm/s, 0.5mm/s, 0.75mm/s     返回: 1mm/s

测力/触针形状

取决于货号:  0.75mN / 60º,  2µmR  (代码号末尾"-01")
  4mN / 90º,  5µmR  (代码号末尾"-02")

导头压力

400mN 以下

适用标准

JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

评价轮廓

原始轮廓, 粗糙度曲线, DF 曲线, 粗糙度 motif 曲线

评价参数

Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R∆a, R∆q, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, 支持用户定义

分析图表

支持曲线/振幅分布曲线

滤波

高斯,  2CR75,  PC75

截至波长

λc

0.08 ,  0.25 ,  0.8 ,  2.5 mm

λs *5

2.5 ,  8 µm

取样长度

0.08,  0.25 ,  0.8 ,  2.5 mm

取样数

×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
  任意长度 (0.3 to16.0mm: 0.01mm 间隔)

×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
  任意长度 (0.3 to 5.6mm: 0.01mm 间隔)

LCD尺寸规格

36.7×48.9 mm

显示语言

16国语言 (日语, 英语, 德语, 法语, 意大利语, 西班牙语, 葡萄牙语, 荷兰语, 波兰语, 匈牙利 语, 瑞典, 捷克语, 繁体中文, 简体中文,韩国, 土耳其)

计算结果显示

垂直显示:  1  段/3段/放大
  水平显示: 1 段/4 段/放大 (水平显示可左右切换)

打印功能 *1

测量条件 /   计算结果 /   每个取样长度的计算结果 /   评价曲线 /   负荷曲线  /
  振幅分布曲线 /   环境设置项目

外部I/O功能

USB  I/F,  数显输出,  打印机输出,  RS-232C  I/F,  脚踏开关 I/F





  功能

用户自定义

期望获得的参数可以挑选出来,用于计算和显示

GO/NG判读*2

比较大值, 16% 值, 标准偏差

存储测量条件

关闭电源时保存条件


  存储

内置存储器 : 测量条件 (10件)
  存储卡 (选件): 测量条件 500 件, 测量曲线10000 件, 显示图像文本文件500 件,
  (测量条件 /   测量轮廓 /   评价轮廓 /   负荷曲线 /   振幅分布曲线)

校准

输入数值自动校准 / 多次测量 (比较大 5 次) 取平均值校准方式

省电功能

自动休眠功能 (可设置在 10-600秒) *3


  电源

内置电池 (Ni-MH 可充电电池) / AC 适配器 充电时间 : 大约 4 小时 (根据环境温度可能有变动)
  电池寿命 : 大约 1000 次测量 (根据使用条件/环境会有微小差异)

外形尺寸
  (W×D×H)

演算显示部

52.1×65.8×160 mm (滑动盖关闭, 检出器不安装)

驱动部

115×23×26 mm (包含检出器)

重量

大约500 g (显示部, 驱动部, 标准检出器)





  标准附件

12BAA303   连接电缆*4
  178-601 粗糙度标准片
  12BAK699  携带皮套
  12BAK700 校准台
  显示器保护膜
  AC 适配器, 操作手册 速查手册, 保证书

12BAA303  连接电缆*4
  178-605 粗糙度标准片
  12AAE643 点接触适配器
  12AAE644  V-型适配器
  12BAK699 携带皮套
  12BAK700 校准台
  显示器保护膜, AC适配器, 操作 手册, 速查手册, 保证书

*1: 请准备 SJ-210 用的专用打印机 (货号 : 178-421, 选件),详细信息参见 L-6 页。

*2: 在ANSI 标准中只能选择平均值。VDA 标准中只能选择比较大值和平均值。

*3: 使用 AC 适配器时无效。自动休眠功能可设置为关闭状态。

*4: 用于连接显示部和驱动部

*5: 选择 JIS 1982 规格时无效。

为了表示所适用的交流电压,特添加以下后缀 (例如 178-560-01A)。

A 用于 120V, C 用于 100V, D 用于 230V, E 用于 230V (用于 UK), DC 用于 220V (用于中国), K 用于 220V (用于韩国)



应用优先域


1、汽车制造及零配件加工

2、 机械零部件加工及传动装置机械零部件包括:轴承、紧固件、冲压件、螺套螺栓、齿轮齿条、凸轮系统、联轴器、离合器、液压机具、减速机、微特电机、调速电动机。

3、 金属加工设备及机床附件、功能部件

金属加工设备包括:车床、铣床、钻床、磨床、冲床、锯床、电火花加工机、线切割机、激光加工机、倒角机、快速成型机、卧轴短台、数控强力、专用成形系列、自动攻丝机、钻孔攻丝复合机、衍磨机、雕刻机、试验机、专用试验机。

4、工艺装备

硬质合金刀具、齿轮加工刀具、螺纹加工刀具、刀具系统、陶瓷刀具、磨具、研具、刃磨机、耐磨件、夹具、气动夹具、液压夹具、模具标准件、模具材料、电动/气动工具、手动工具。

5、 通用机械及金属成形设备

起重设备、空气压缩机、阀门、泵、风机、制冷设备、滚丝机、冷轧机、打标机、铆接机、拉丝机、金属制品。

6、 表面工程处理

7、 冶金冶炼、轧制及锻压设备

冷轧薄板、镀锡原板、铝合金型材、不锈钢板、冷滚轧工件、轧制轧辊(制成铜片、铝片)、冷硬铸铁镜面辊、压延辊。

8、 气动、液压元器件及压力容器

9、 模具铸造、精密制造

塑料模具、冲压模具、盖体模具、压铸模具、熔炼设备、铸造设备、铁、铝铸件、有色金属型砂铸造件、碳钢铸件、不锈钢铸件、合金钢铸件、精密铸造件。
