其他测量仪器

  • 球杆仪系统
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2017-12-20 17:24

OCZO-W球杆仪能为您提供的解决方案。它是用干机床状况监控的快速、简单、有效的方法。

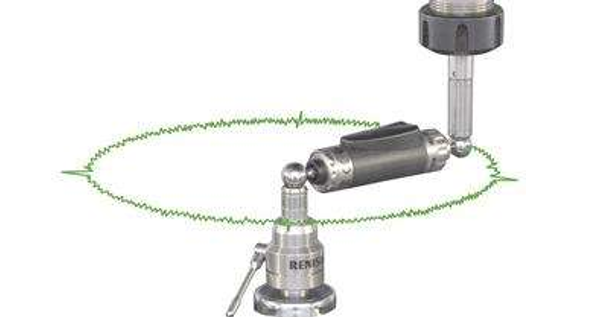

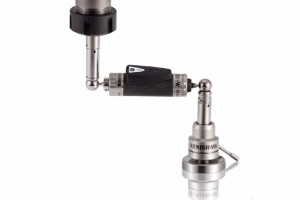

该系统的核心是球杆仪本体即一个高精度伸缩式线性传感器每端各有一个精密球。在使用中精密球以机械定位的方式固定在两个精密磁力碗座之间,一个磁力碗座连接在机床工作台上,另一个连接在机床主轴或主轴箱上。当机床运行预设定的圆轨迹时此种安装

方式使球杆仪可以测量机床半径的微小变化


数据以图形和数字的格式显示用以帮助并支持故障诊断。球杆仪的完整组件存放在便携箱中提供强大而便携的解决方案一只需配备一台计算机即可开始检测。

功能特点

球杆仪测试按照公认的国际标准(如ISO、ANSI/ASME等)对数控机床的定位性能进行简单、快捷的检测,允许用户对机床性能进行基准测试与追踪,并快速诊断出机床存在的问题和产生这些问题的误差源。

 对机床定期进行球杆仪测试有助于:

·      确保数控机床一次性加工出合格零件

·      减少机床停机时间、降低废品率和检测成本

·      展示机床是否符合机床性能和质量管理标准

·      执行基于实际情况而制定的预防性维护计划

性能

QC20-W球杆仪标准组件包括一个100 mm长的球杆仪和50、150和300 mm长的加长杆。球杆仪与不同尺寸的加长杆组合使用,可以进行100、150、250、300、400、450、550或600 mm半径的测试。

全新设计的球座(包括新的中心座和工具杯加长杆),使QC20-W可以在通过中心座轴线的平面上执行额外的220°“部分圆弧”测试。这意味着您可以在无需进行多次中心座定位的情况下,在互相垂直的三个平面上执行球杆仪测试,从而加快了测试效率(如果执行半径大于150 mm的“部分圆弧”测试,则需要用户定制卡具)。

在新的“空间分析”报告功能中也可以使用测试结果(参阅Ballbar 20软件),保证所有数据均围绕同一个点进行采集。

QC20-W球杆仪可以与Ballbar Trace球杆仪循迹软件(全新基于时间的软件包)配合使用。Ballbar Trace球杆仪循迹软件的灵活性为QC20-W开启了众多新的应用优先域,包括五轴球杆仪验证(符合ISO 10791-6标准)和静态精度监测。该新软件可供现有QC20-W用户免费使用。

可选备件

通过使用一系列附件,QC20-W球杆仪系统的功能大大增强。

·      采用额外的加长杆,可执行半径长达1350 mm的测试。

·      小圆组件可以进行50 mm半径的测试。

·      使用VTL(立式车床)适配器也可在两轴机器上进行测试,使用车床组件可在多种车床上进行测试。

采用这些选项加上使用各种进给率的灵活性,QC20-W测试灵活可靠。
