数控铣工职工组、教师组样题检测方案

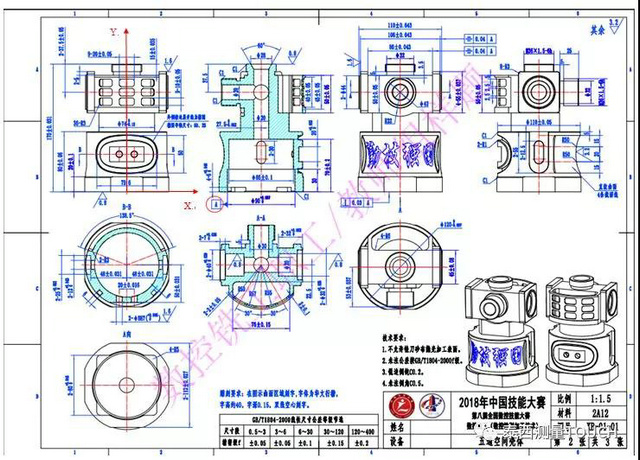

本文主要针对第八届全国数控大赛数控铣床职工组与教师组样题，样题图号为XB—01—01的零件做的检测方案。

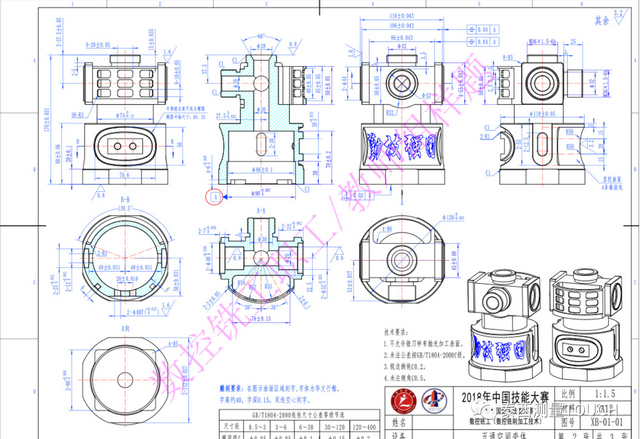

分析图纸，找出图纸中标注的基准。

注：本图纸中有一个基准，基准A。
零件的定位和固定
对零件的材料进行分析，利用零件本身的特性找到合适的装夹方式。本次测量零件材料为2A12铝，可以利用柔性夹具或者一块V型铁和一个小千斤顶组合装夹。

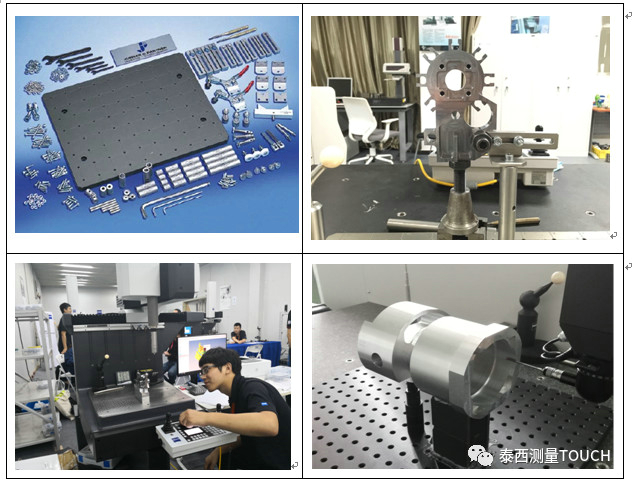

装夹方式如下图所示（零件非本次样题零件，只是为了说明装夹方式）：

检测项目确定
在图位B2粗糙度0.8的平面上拾取一个平面，作为空间旋转，且作为坐标轴的Y轴的原点，A向一端面作为平面旋转，基准圆A作为坐标X、Z原点建立基本坐标系。根据图纸评分表确定检测项目。

1、   ZEISS三坐标检测项目
※评分表14号尺寸：直径φ90，在柱面上拾取两个圆截面，每个截面5个点，形成圆柱，输出圆柱直径。
※评分表25号尺寸：直径φ8，在柱面上拾取两个圆截面，每个截面5个点，形成圆柱，输出圆柱直径。
※评分表11号尺寸：直径φ40，在柱面上拾取两个圆截面，每个截面5个点，形成圆柱，输出圆柱直径。
所有直径尺寸同上检测方法。
※评分表8号尺寸：长度50，在后端面上测量一平面，均布，五个点；在前端面上测量一平面，均布，五个点。求后端面与前端面垂直距离。
※评分表20号尺寸：长度55，在后端面上测量一平面，均布，四个点；在前端面上测量一平面，均布，五个点。求后端面与前端面垂直距离。
所有长度尺寸同上检测方法。
※评分表45号尺寸：垂直度，在基准A柱面上拾取一个圆柱，均分3个截面，每个截面取5个点；被测元素端面上测量一个平面，均布，五个点；调入垂直度命令，分别填入相应的元素和名义值，得到垂直度误差值。
※评分表44号尺寸：对称度，分别在对称面上测量一个平面，均布四个点；调入对称命令，分别填入相应的元素，构造对称面；再调入对称度命令，分别填入相应的元素和名义值，得到对称度误差值。
注：以上测量要素的检测仅针对样题中的尺寸测量。
2、   通用量具检测项目
※评分表5号和6号尺寸：长度15和长度10，由专业裁判用通用量具检测。
※根据评分表先后顺序调整评价的尺寸，输出测量报告并保存。（此图报告数据只为图例）。
本文描述只是数控铣工职工组和教师组样题检测方案中部分检测项目说明，欢迎大家针对其他样题检测方案交流探讨。

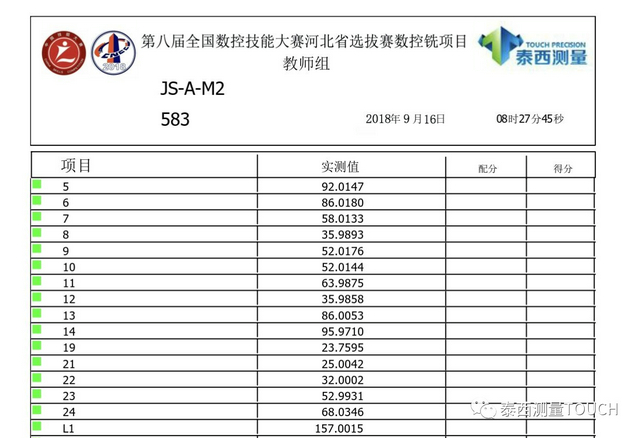

检测报告样例
