三维扫描仪

  • ATOS Q
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2021-04-08 23:46 浏览次数:

ATOS Q

全新紧凑型ATOS

ZEISS T-SCAN激光扫描仪的设计完全符合人体工学原理。可根据操作者的需求量身定制,保证了扫描过程直观、无疲劳感。由于配备了重量轻、结构紧凑的测头,该系统非常适合于数据捕获,即使最难以到达的区域也不例外。

模块化蔡司 T-SCAN 系统是您的快速前进方向:无需任何部分准备即可捕获 3D 数据。其完美匹配的组件-手持式T-SCAN激光扫描仪,光学跟踪系统T-TRACK和触摸探头T-POINT形成了一个直观和高度精确的3D计量解决方案。结合软件GOM检查套件,在坐标测量技术,它达到了一个新的维度。



一个系列

两个版本


800万像素

1200万像素

ATOS Q有12M和8M两个版本。扫描过程中测头可捕捉多达2×1200万点或2×800万个坐标点。

精度,分辨率及扫描范围均可被自由定义。





全新紧凑型ATOS


在工业行业,ATOS系统已成为光学三维测量领域的领导者。

ATOS Q继承历代ATOS系统的优点,并在设计,技术和性能

上进一步完善,打造出了一款继承ATOS优良DNA的多功能

紧凑型系统。ATOS Q作为一款可靠的多功能扫描仪,可完

美解决复杂的测量和检测难题。





三重扫描原理


三合一测头概念,左右相机与中间投影头相结合,一次测量从

三个不同角度拍摄物体,减少单次测量的数量,测量速度更快,

即使是在复杂的零件上。

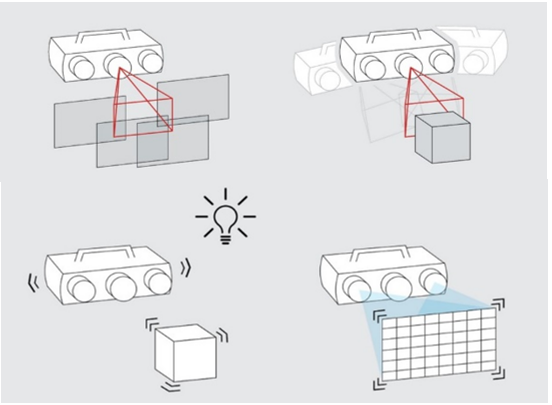

自我监控系统


测量过程中的所有检查被整合到一起,确保测量操作的过程可靠

性和每一次测量的准确性。无论是单次测量的转换,还是测头移

动时对物体位置的追踪;ATOS Q更能侦测外界光线的变化,预

防测量错误, 在线监控测量头标定,保障测量精度。






ATOS Q无惧挑战




使用碳纤维三脚架或桌面支架,配合GOM ROT 350转台                  ATOS Q重量仅重4kg,设计紧凑,轻巧且移动方便。它既

或其他机动装置,ATOS Q可以作半自动使用。                                可以在测量室内搭配三脚架使用,也可以在生产中移动使用。


ATOS Q精准检测

GOM的Inspect Suite是3D测量领域的公认标准。在您的整个检测过程中,使用这一一体化解决方案可以完成简单或复杂的检测任务——从扫描、网格编辑和CAD导入到趋势分析、数值化装配或专有检测。简化和加快您的工作流程。

1617896097151385.jpg                                   1617896097130575.jpg


ATOS Q塑造质量

ATOS Q被设计为一个灵活的三维扫描仪,适用于不同行业的复杂测量和检测任务。可更换的镜头确保中小型零件的高精度测量。由于相机间隔距离固定,可轻松

切换测量体积大小。

1617896206126909.jpg                                          1617896206790838.jpg


行业应用:





           塑料零件

           加快注塑、吹塑和热成型过程的所有阶段









                                                                                                                                       铸件的质量保证

                                                                                                       优化砂铸、压模铸造和投资铸造工艺









           钣金零件的质量保证

           优化金属成型(打孔、弯曲、制图和压榨)工艺链
