三坐标测量机

  • 悬臂式三坐标:CARMET
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2017-09-28 10:43 浏览次数:

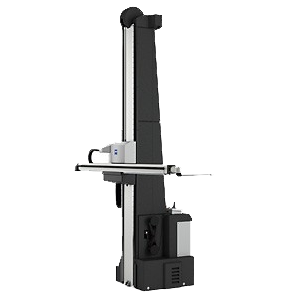

ZEISS CARMET 卡尔蔡司提供了一款令汽车行业里的中型企业、供应商及制造商格外关注的设备:悬臂式测量机CARMET,这项新的研发产品更加系统的具备了准确性、长期稳定性以及投资安全性。在成型以及原始模型部件的尺寸控制方面,CARMETII满足全自动坐标测量机的所有要求,同时CARMET也传承了其前身的经典特点:易于操作,稳定的技术让您享受更高的性价比以及更低的设备生命周期成本。


功能特点
1)平地板式的进用方式
平地板式机型的 ZEISS CARMET 方便从四面八方进用测量。坐地板式版本可供放置于既有的地基上。
2)精准和动态的灵活
ZEISS CARMET Z 机柱形状为梯形。宽广的基础可提供
达到高精度的稳定性和刚硬度。向上的锥柱节省了重量,有益于提高动态灵活度。由此,ZEISS CARMET 优异的设计结合了
精准和动态的灵活。
3)带有球链的线性导轨
蔡司在所有的轴内都设有带有球链的线性导轨,其特点为刚硬度强、操作畅顺、维修需求低。
4)集成的控制
ZEISS CARMET 使用集成在测量机上的移动式控制单元进行控制。这减少了接口的数量,加速了安装过程,并降低了空间的需求。控制单元的机壳也用为控制面板的支架。
5)安全性
ZEISS CARMET 水平臂两侧配有节省空间的碰撞保护机制,保护人身和材料免于受到伤害和损坏。遇到阻塞情况时,证实有效的蔡司测量机摩擦式驱动器仅会简单地打滑,不会卡住,这也有助于提高机器的安全性。
6)温度稳定性
对于所有与结构相关的组件,蔡司一贯使用可控制其热膨胀均匀的钢材料。此外,Z 机柱也利用泡沫塑料保温技术加以温度缘。结果:这款测量机可在 16 至 24℃ 之间的广泛温度条件下进行测量而不会超出指定的测量误差。再者,这台测量机无须冷却,而且也不需要温度补偿。此外,进行维护时,可快速方便地拿开重量轻的缘盖。
7)选项和配件
坐地板式测量机
无线电控制面板
配有用来在测量点上直接进行编程的 TFT 显示器、键盘、轨迹球和控制面板支架的旋转式控制单元。

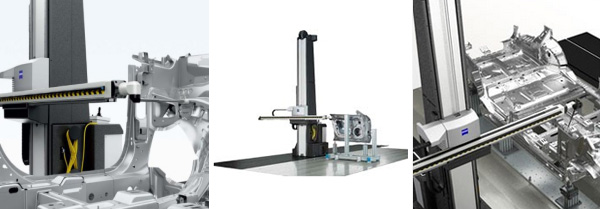

应用:
几何坐标测量面向的对象是多变的,甚至是不可预测的。但从具体测量方法来看,还是有其规律可循。目前对于测量对象的分类有几种,有的按行业分,如汽车行业、航空航天行业等。这里所介绍的按测量对象来划分,主要有:
1)成型和原始模具零件检测
2)钣金类工件检测
3)白车身类工件检测等



软件
ZEISS CALIGO自由曲面的能手
1)主要性能概述
适用于车身制造行业检测自由曲面和规格几何形状的有效率工具
易于使用
适用于处理大量数据的强大软件结构
有效率的变更管理
离线编程的集成式模拟功能
通过自动移动路径进行碰撞保护
(同路径进出)
包括 ZEISS PiWeb reporting
2)适用于车身制造行业用户的有效率工具
如果专注在自由曲面的测量上,ZEISS CALIGO 主要适用于车身制造行业的用户。 这是一种全面的解决方案,可让该行业的用户测量和分析自由曲面的规格几何形状。ZEISS CALIGO 操作简单,培训时间短,还提供了强大的数据处理功能,而且它的一些新功能还有助于简化质量控制流程。
3)适用于大量数据的定制化软件
由于采用现代化模块系统结构,ZEISS CALIGO 是专为符合未来挑战而设计的。 可用系统资讯的优化运用能快速处理和提供测量自由曲面过程中产生的大量数据。
4)测量操作模拟
ZEISS CALIGO 的模拟功能为用户提供了许多离线分析测量程序。 测量操作将以虚拟动画的形式在 CAD 窗口中进行展示。诸如碰撞控制、移动路径跟踪和碰撞区域探测的功能有助于用户优化程序,并能发现和解决其中的错误。使用 ZEISS CALIGO 可以对各种悬臂式测量机和双臂联机系统进行全面模拟。ZEISS EagleEye 光学探头也被考虑在内。因此 ZEISS EagleEye 系统也可以实现脱机模拟。


5)自动移动路径
ZEISS CALIGO 能自动生成移动路径,避免与工件碰撞,并能针对不同特征分别生成不同的路径。 此外,全新的“(同路径进出)”导航功能也被整合进了 ZEISS CALIGO。它可以确保用户规划出安全进出工件内部空间的路径。系统还可针对完整测量程序中的具体特征或是全新特征进行快速编程和可靠测量。

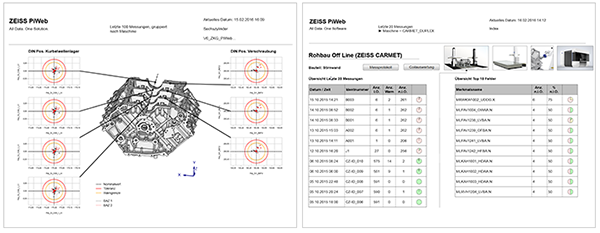

6)包含 ZEISS PiWeb reporting
ZEISS PiWeb reporting 包含在 ZEISS CALYPSO 的出货范围内。 用户可使用报表模板或生成自己的报告或模板。ZEISS PiWeb reporting plus 的选项可让用户所含的统计功能从 10 次增加到 1,000 次测量。ZEISS PiWeb sbs 和 ZEISS PiWeb 企业版套件提供用户一整套网络化质量数据管理系统。
