三坐标测量机

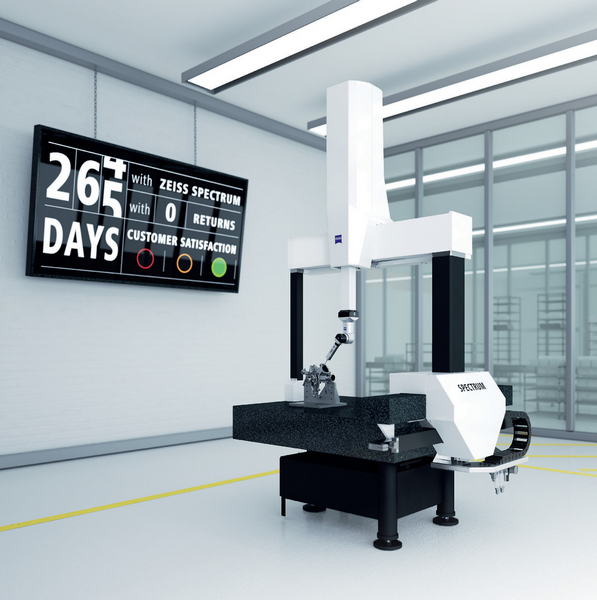

  • 桥式三坐标:SPECTRUM
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2017-09-28 10:31 浏览次数:

作为一款通用型测量工具,SPECTRUM沿袭了ZEISS成熟的测量设计理念,配有蔡司机器、探头和软件技术的经济型三坐标测量机。

使用蔡司SPECTRUM坐标测量机, 您可以以优异的性价比获得更高 水平的精度和可靠性。

功能特点:

1)传感器的种类

为您的应用量身定制 通过三种不同的传感器提高灵活性 ZEISS XDT direct、ZEISS VAST XXT direct 和ZEISS RDS-C5 CAA VAST XXT

RDS-C5

灵巧的RDS-C5旋转式探头座结合蔡司的XDT传感器使用,能够测量所有角度位置的特征。通过5°增量,总共5184个不同的角度位置,RDS-C5可以到达几乎任何空间角度。这对于必须创建特定测针配置的复杂部件的测量特别有利。通过最佳校准程序,使校准时间达到最少。

2)稳定的测量结果

根据配置不同,SPECTRUM采用工业陶瓷导轨,具有优异的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持稳定性。悬浮安装在SPECTRUM导轨上的玻璃陶瓷光栅尺具有零膨胀特性,因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。

3)计算机辅助精度修正(CAA)

动态形变的桥架直接影响测量精度,尤其是在扫描测量时更是如此。SPECTRUM可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。

4)控制简便

用户无需计算机,只需借助界面友好的控制面板即可对系统进行控制。通过先进的摇杆可对所有轴的运动进行更为便捷与精准的控制。可在CNC模式下对速度进行调节。

应用:

几何坐标测量面向的对象是多变的,甚至是不可预测的。但从具体测量方法来看,还是有其规律可循。目前对于测量对象的分类有几种,有的按行业分,如汽车行业、航空航天行业等。SPECTRUM主要应用领域有:

1)中小型工件检测

2)塑料类零件检测

3)机械加工类工件检测

4)铸模冲压产品检测等


软件:


ZEISS CALYPSO针对规则几何形状的通用测量软件

1)主要性能概述

自动移动路径

有效率的自动化测量操作,没有不必要的特征记录

ZEISS CALYPSO PMI:在 CAD 模型上使用产品和测量信息,来自动生成测量程序

包含 ZEISS PiWeb reporting: 专业又有互动性

用于控制非蔡司测量机的 I++ DME 接口

2)一种专门的解决方案

图纸会显示必须测量哪些特征;尺寸、位置公差值和形状误差。 和其他测量程序不同的是,在 ZEISS CALYPSO 里,这些特征也是编程的起始点。创建测量程序简单易学,有针对性,也有效率。

特征所需的几何特性,例如:圆、线或面,ZEISS CALYPSO 会分别管理。将特征和特性分离,可让 ZEISS CALYPSO 更有灵活性、更快速,操作上也更简单。

3)更有灵活性

简单和方便地产生测量程序 – 且可依用户期望的顺序进行。

可轻易地在测量程序中变更测量操作的顺序。

从部件图纸中选择任何特性,即可让 ZEISS CALYPSO 立即执行自动部分测量。




ZEISS CALYPSO PMI: 自动生成测量程序

4)使用 ZEISS CALYPSO PMI 自动从 CAD 模型到测量程序

标准 ZEISS CALYPSO 套件包含最新 ZEISS CALYPSO PMI 功能。 PMI 是 Product and Manufacturing Information(产品和制造信息)的缩写。借由 ZEISS CALYPSO PMI,CAD 模型中所含的尺寸、形状和位置公差值等产品和制造信息可自动以测量计画的方式执行,因此可大幅降低用户的工作负荷。


5)包含 ZEISS PiWeb reporting

ZEISS PiWeb reporting 包含在 ZEISS CALYPSO 的出货范围内。 用户可使用报表模板或生成自己的报告或模板。ZEISS PiWeb reporting plus 的选项可让用户所含的统计功能从 10 次增加到 1,000 次测量。ZEISS PiWeb sbs 和 ZEISS PiWeb 企业版套件提供用户一整套网络化质量数据管理系统。
