三坐标测量机

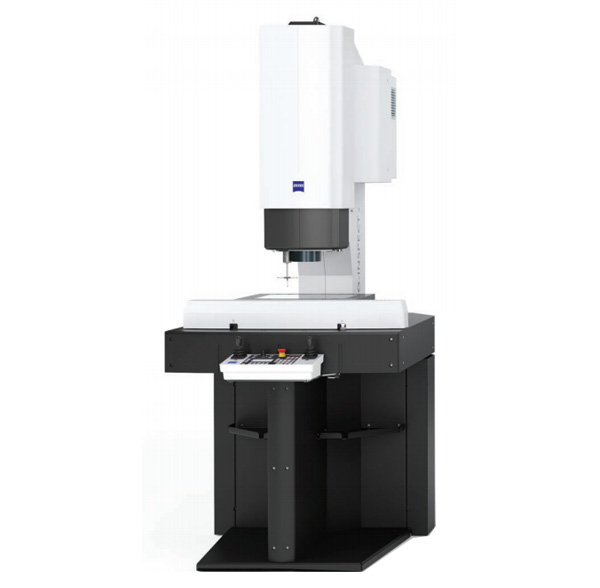

  • 复合式影像仪:O-INSPECT
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2017-09-28 10:03 浏览次数:

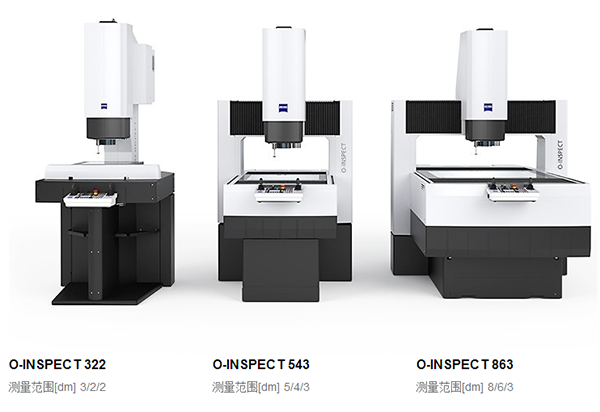

来自蔡司的O-INSPECT复合式测量机使您能理想地测量到每一个特征——通过光学或接触式。一个重要的特色:O-INSPECT在18-30℃的温度范围内提供符合ISO标准的可靠三维精度。一个附加的亮点:CALYPSO软件不仅简便地交付测量结果,而且简化了发觉和辨识错误原因的过程。


功能特点
特色

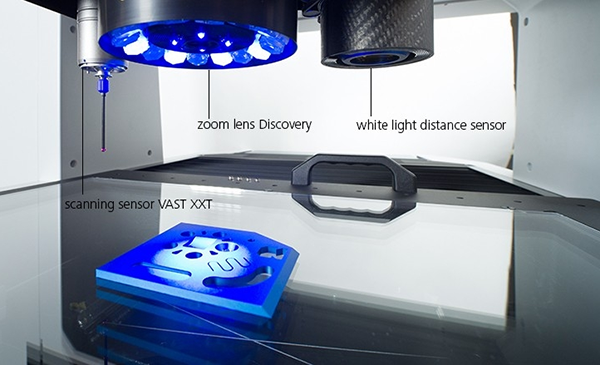

Discovery远心变焦镜头
自适应照明系统
VAST XXT扫描探头
库位架
校准球
1)大视野,高清图像——蔡司Discovery远心变焦镜头
蔡司Discovery.V12来自蔡司显微镜事业部。与常规镜头比较,提供四倍更大视场,即便于镜头周边区域亦可确保优秀的图像质量。优点:减少测量时间并具有稳定的精度。
2)更多测量点,更多信息——蔡司VAST XXT连续扫描测头
O-INSPECT配备灵活、快速及高精度的VAST XXT接触式连续扫描测头。 通过这种扫描测头即可捕捉相当大量的测量点,取得有关形状和位置的信息,是此类测量机中的。别的多探头测量机仅允许单点测量,而且探针测力相当大;蔡司O-INSPECT却能以毫牛级别探针测力进行扫描测量,所以针对薄壁的工件也能实现真正的3D测量。
3)既快速又精准。让您一目了然——蔡司CALYPSO软件
O-INSPECT与CALYPSO测量软件提供全新的可视化功能,使O-INSPECT全面开启了测量机可视化的新纪元。通过它们您可以同时查看实际状态、理论状态及偏差,更快捷诠释测量结果。
4)选项
白光距离传感器
转台
含玻璃托盘和网格托盘的上下料系统
校准托盘




应用:

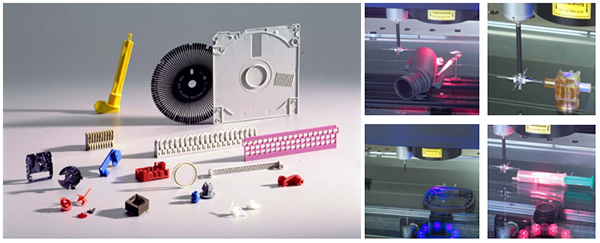

几何坐标测量面向的对象是多变的,甚至是不可预测的。但从具体测量方法来看,还是有其规律可循。目前对于测量对象的分类有几种,有的按行业分,如汽车行业、航空航天行业等。这里所介绍的按测量对象来划分,主要有:
1)钟表类零件检测
2)塑料制品类工件检测
3)金属制品类工件检测等


软件

ZEISS CALYPSO针对规则几何形状的通用测量软件
1)性能概述
快速接触式和光学测量切换
自动移动路径
有效率的自动化测量操作,没有不必要的特征记录
ZEISS CALYPSO PMI:在 CAD 模型上使用产品和测量信息,来自动生成测量程序
包含 ZEISS PiWeb reporting: 专业又有互动性
用于控制非蔡司测量机的 I++ DME 接口
2)一种专门的解决方案
图纸会显示必须测量哪些特征;尺寸、位置公差值和形状误差。 和其他测量程序不同的是,在 ZEISS CALYPSO 里,这些特征也是编程的起始点。准确到几微米产品测量程序简单易学,有针对性,也有效率。
特征所需的几何特性,例如:圆、线或面,ZEISS CALYPSO 会分别管理。将特征和特性分离,可让 ZEISS CALYPSO 更有灵活性、更快速,操作上也更简单。
3)更有灵活性
简单和方便地产生测量程序 – 且可依用户期望的顺序进行。
可轻易地在测量程序中变更测量操作的顺序。
从部件图纸中选择任何特性,即可让 ZEISS CALYPSO 立即执行自动部分测量。



                                             ZEISS CALYPSO PMI: 自动生成测量程序

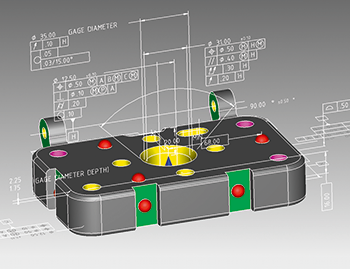

4)使用 ZEISS CALYPSO PMI 自动从 CAD 模型到测量程序
标准 ZEISS CALYPSO 套件包含比较新 ZEISS CALYPSO PMI 功能。 PMI 是 Product and Manufacturing Information(产品和制造信息)的缩写。借由 ZEISS CALYPSO PMI,CAD 模型中所含的尺寸、形状和位置公差值等产品和制造信息可自动以测量计画的方式执行,因此可大幅降低用户的工作负荷。


5)包含 ZEISS PiWeb reporting
ZEISS PiWeb reporting 包含在 ZEISS CALYPSO 的出货范围内。 用户可使用报表模板或生成自己的报告或模板。ZEISS PiWeb reporting plus 的选项可让用户所含的统计功能从 10 次增加到 1,000 次测量。ZEISS PiWeb sbs 和 ZEISS PiWeb 企业版套件提供用户一整套网络化质量数据管理系统。

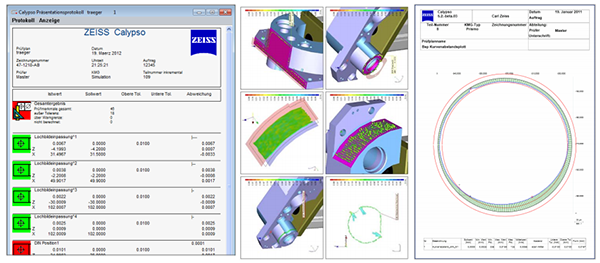

Calypso 直观报告
