  • 泰西沙龙—三坐标设定VAST XXT 探头旋转/摆动位置
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2019-02-27 09:30

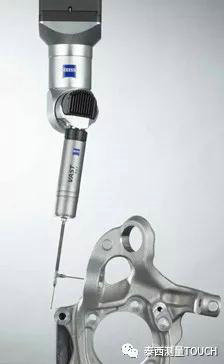

我们客户的三坐标测量机中,部分设备配备的是自动可旋转探头,在我们利用VAST XXT 探头测量工件时,默认情况下是机器自动识别安全位置并进行旋转。


但有时会发生限位或者位置危险的情况,有没有一种设置,让设备探头每次都在一个安全的固定点旋转?

                                                                                                                                         答案是肯定的,接下来我们就看一看如何进行设置吧!

开始解密

靠前步:通过控制面板移动探头到零件正上方空间安全位置(或者其他空间安全位置)

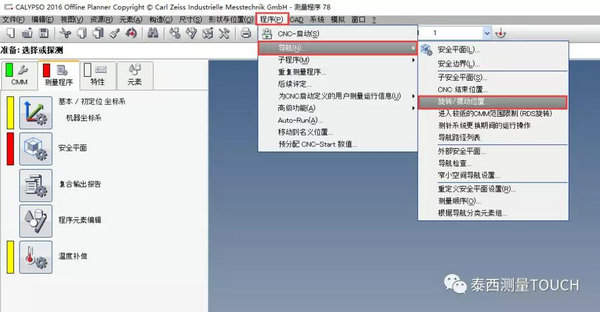

第二步:点击菜单栏“程序”—“导航”—“旋转/摆动位置”

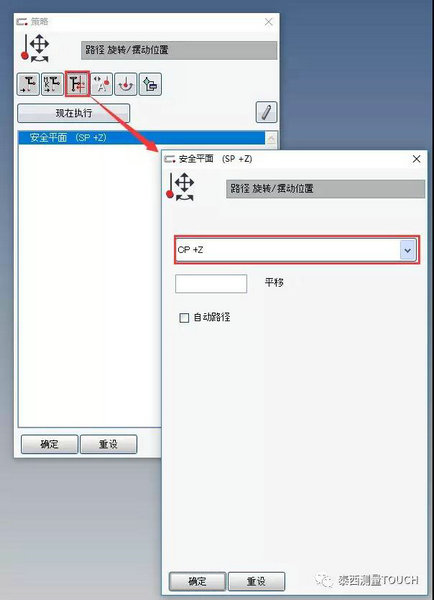

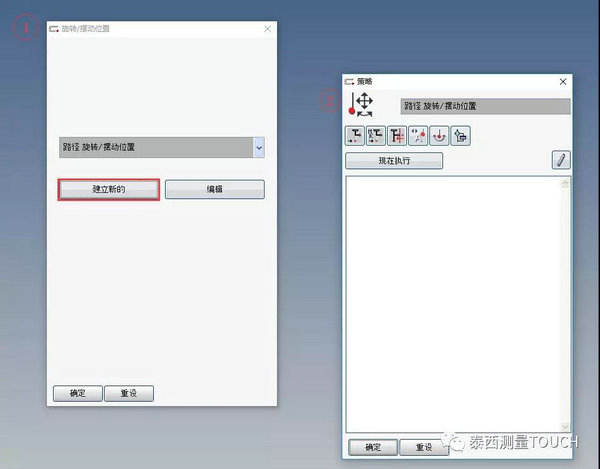

第三步:点击“旋转/摆动位置”之后,弹出如下图示的对话框1,点击“建立新的”,弹出图示对话框23.jpg

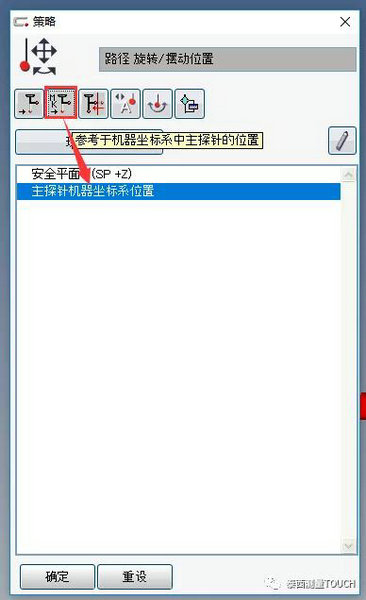

第五步:点击如下图示中第二个图标“参考于机器坐标系中主探针的位置”,比较后点击确定—确定。


以上是设置固定旋转安全点的步骤,分享给大家学习
