大型铸件的三维检测


应用过程:
以大型风机轮毂为例,应用过程如下:

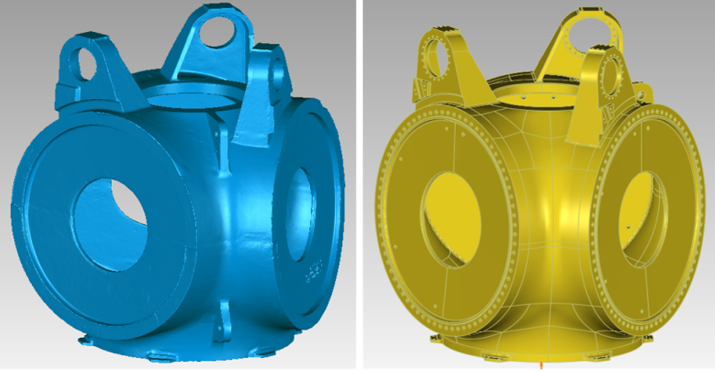

用设备获取扫描数据,并准备好产品数模。

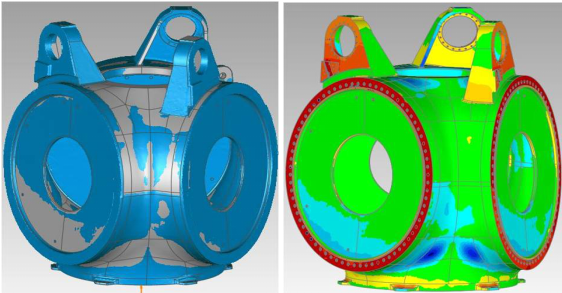

在Geomagic Contorl软件中将两个数据进行一致性对齐和三维比较。

由上图可明显看出待加工面的余量情况以及多个部位的收缩变形(深蓝色部分)

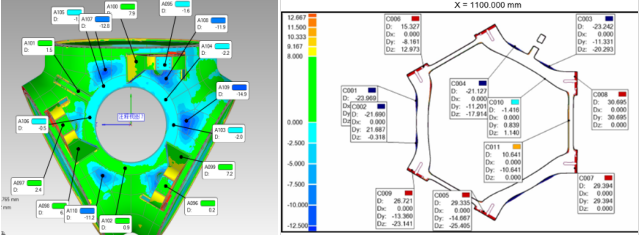

进行3D注释和2D截面注释。

由上图可明显看出多个部位的收缩变形(深蓝色部分),并由此发现问题改进工艺。

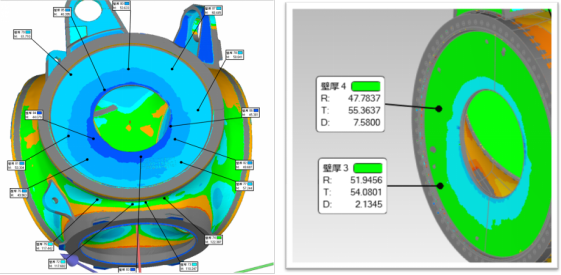

进行壁厚分析,并准确到几微米产品壁厚注释。
比较后输出检测报告,指导下一步生产。
