  • 冲压模具扫描检测案例
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2017-09-29 16:10 浏览次数:

模具公司遇到一些比较复杂的模具都会使用3D扫描技术以获取3D型面数据,主要用于模具修复,模具大批量生产的时候会磨损,致使产品误差会越来越大,使用三维扫描仪可以减少误差。利用扫描仪对模具进行扫描并与设计CAD进行比对分析,获取磨损区域及磨损量以减少修模时间,提高产品成品率。

客户需求
对毛坯模具进行余量分析,指导后期编程加工。同时对成品模具进行检测,分析模具型面磨损区域及磨损量,指导后期修模。对上下模合模间隙进行测量,已验证冲压产品壁厚是否均匀。
解决方案


利用HandySCAN700对合模状态进行定位,然后开模分别对上下模型面进行精准快速的全尺寸数据采集,将获取的上下模扫描数据与CAD数模进行3D比对分析即可获得型面磨损量从而指导后期模具修复。用同样的方法对毛坯模具进行快速扫描后与成品模具CAD数模进行比对分析获取待加工面的加工余量,指导后期加工编程。

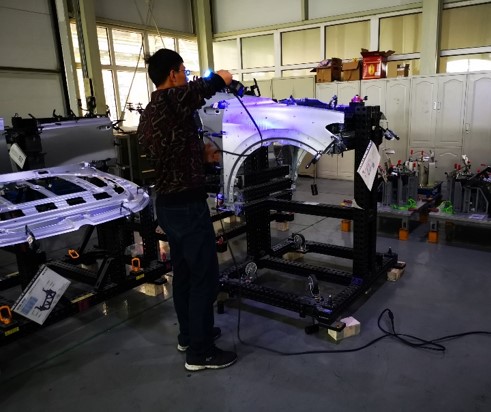

模具扫描现场

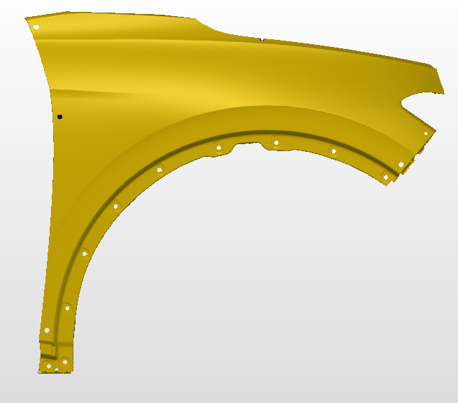

成品模具扫描数据

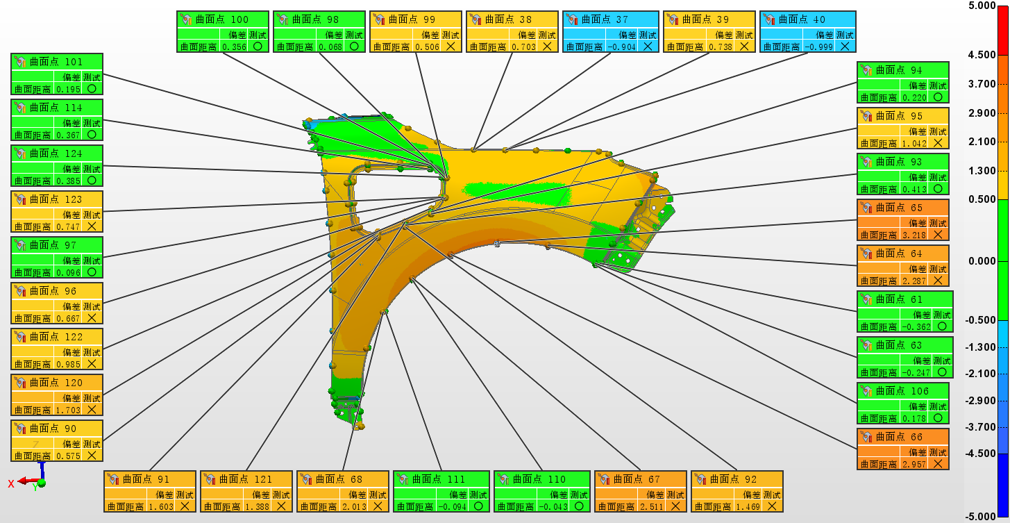

型面磨损检测结果

毛坯模具扫描数据

加工余量分析
