案例背景
公司名称: 中航飞机起落架有限公司

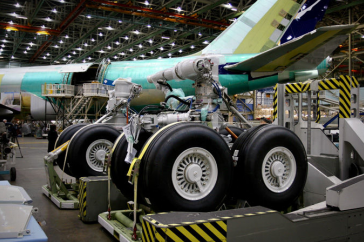

起落架是飞机上的关键受力部件,当飞机起飞和降落时,它承受着复杂的拉、压、弯、扭等交变循环载荷的作用,特别是在着陆的瞬间,承受着强烈的过载冲击载荷,故要求材料具有足够的强度和良好的综合性预判。所以，在飞机起落架生产制造过程中对其型面尺寸及材料性能有着超高的要求。

客户需求
对锻造的，毛坯件进行待加工区余量分析，指导后期数控加工编程。同时对起落架热处理前后模型数据进行准确采集后分别于CAD模型进行比对分析，已获取热处理前后变形量数据用于研究改进热处理工艺。

解决方案
利用MaxSHOT 3D对飞机起落架进行全尺寸摄影拍照以获取工件表面标记点，然后用HandySCAN700起落架进行准确、高效的数据采集从而获取毛坯、热处理前及热处理后的3D点云模型。比较后将扫描数据与产品CAD同时导入检测软件进行数据比对分析。

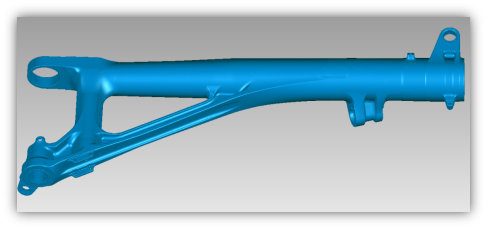

扫描数据

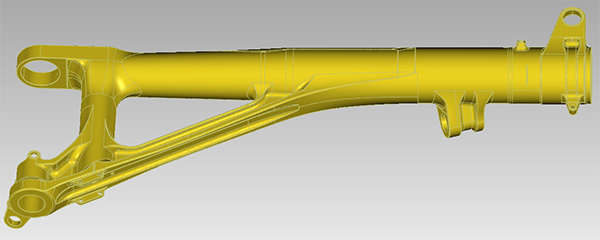

CAD数模

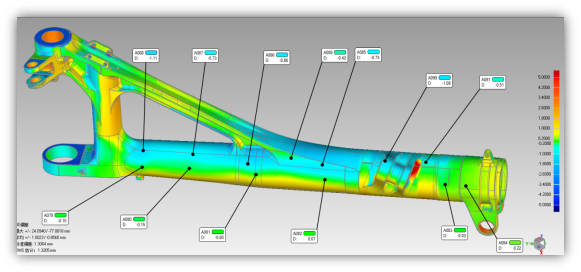

3D分析结果

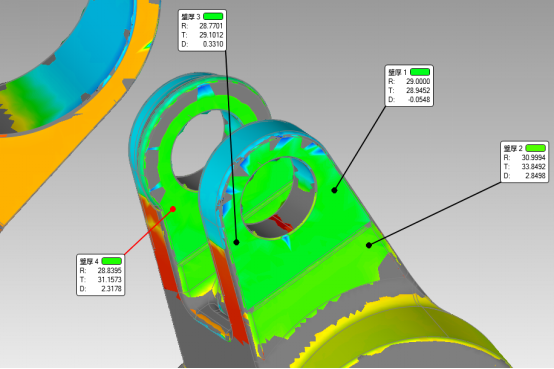

局部偏差注释
